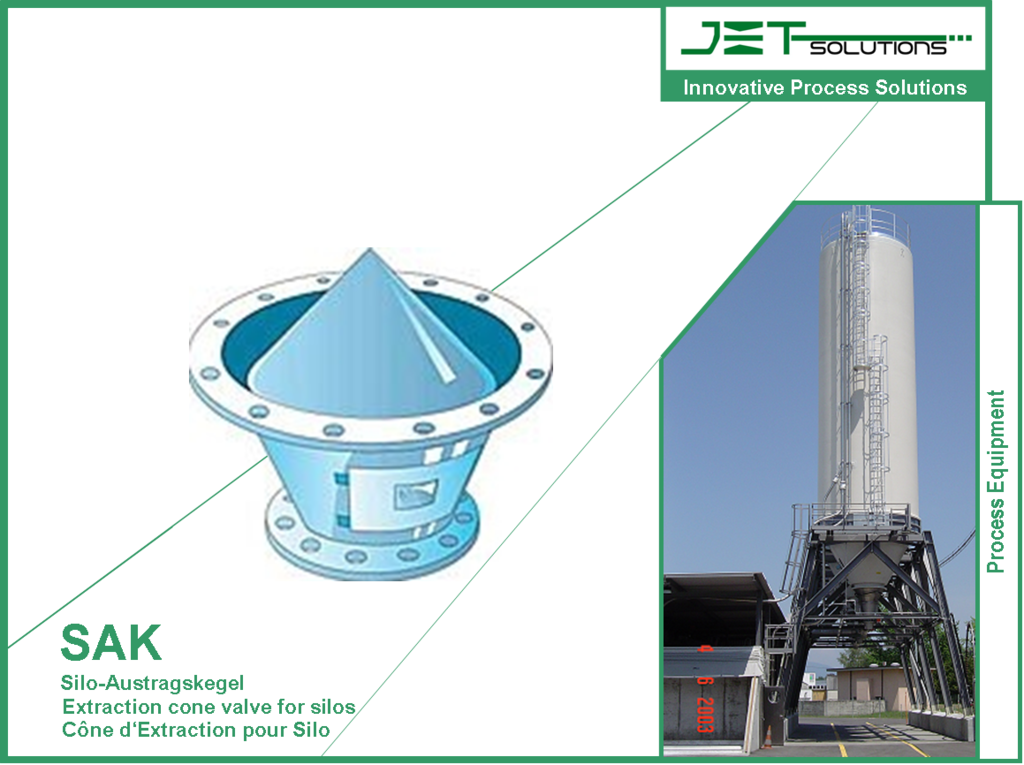

SAK

SAK

«SAK» signifie «Silo-AustragsKegel», en français «Cône d’Extraction pour Silo». Le SAK est donc utilisé en fond de silo pour permettre une vidange contrôlée de la poudre ou du granulé contenu dans le silo.

     Le SAK est particulièrement performant pour:

  • vider rapidement un silo (haut débit d’extraction)
  • doser l’extraction pour pesage du produit
  • vider un silo à différents débits
  • garantir une fermeture étanche d’un silo
  • extraire des poudres et granulés à écoulement «difficile»

Principe de fonctionnement:

  • cône de fermeture placé dans une trémie fixée en fond de silo.
  • ouverture du cône de fermeture au moyen d’un vérin pneumatique
  • réglage de l’ouverture par une butée fixe du vérin (version simple)
  • réglage de l’ouverture progressive de 0 à 100% par un moteur pneumatique réglant la course du vérin (version pour dosage)
  • dosage du produit extrait par réglage de l’ouverture du cône en fonction du poids de la balance, grâce à une interface programmable IT 9000.
  • vibration du cône en position ouverte

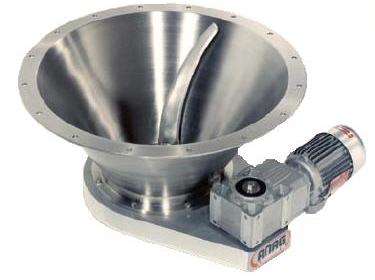

Anag Geber

Anag Geber

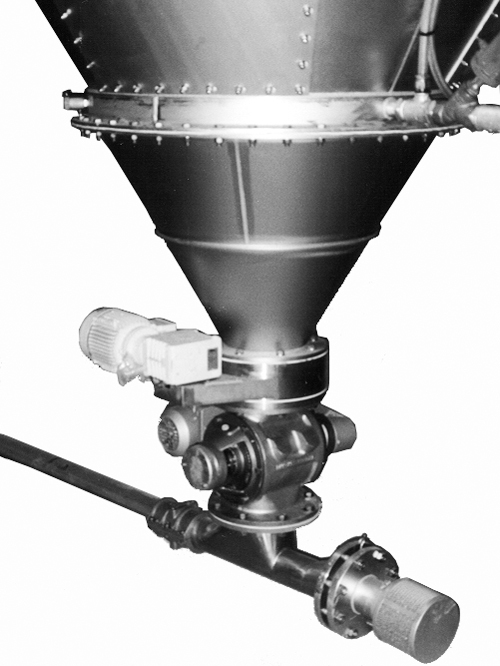

Anag-Geber placé en fond de silo entre un SAK au-dessus et une écluse au-dessous.

L’ANAG GEBER est un «extracteur universel», permettant l’écoulement de poudres ou de granulés lors de vidange de fond de petit silo, de réservoir ou de trémie de dosage par un procédé d’extraction mécanique.

Particulièrement recommandé pour les cas suivants:

  • écoulements «difficiles»
  • poudre et/ou produit de nettoyage corrosif
  • poudre abrasive

Principe de fonctionnement:

  • raclage de la surface intérieure de la trémie ou du fond de silo par une lame rotative
  • la lame est façonnée selon la géométrie de la trémie ou du fond de silo
  • la lame est actionnée par un motoréducteur électrique puissant
  • montage possible sur tout type d’équipement existant par adaptation des brides
  • supérieures et inférieures de raccordement

Extracteur Liquefyer

Extracteur Liquefyer

Fonction: permettre l’écoulement de poudre ou de granulé lors de vidange de fond de silo, de réservoir ou de trémie de dosage par un procédé d’extraction mécanique.

Principe de fonctionnement:

  • raclage de la surface intérieure de la trémie par une lame rotative
  • résultante verticale du raclage permettant une extraction régulière
  • lame actionnée par un motoréducteur électrique puissant
  • contact direct du produit avec la lame ou protection totale du produit par une membrane DYNAFORM en FEP ou PUR recouvrant la lame
  • compatible au nettoyage CIP
  • montage possible sur tout type d’équipement existant par adaptation des brides de raccordement

Aide à extraction

Devez-vous traiter des poudres à écoulement difficiles ou des poudres ayant tendance à "motter"?

JetSolutions a la solution Process à votre problème:

a) Poudres à écoulement difficile

Le système de fluidisation à membrane permet un nettoyage efficace et à fleur des surfaces de silos ou de tubulures (membranes en matériaux FDA et corps en acier inoxydable).

b) Produits ayant tendance à faire des mottes (petits blocs ou agglomérats)

Qui ne doit pas régulièrement travailler des poudres ayant tendance à motter? Afin d'éliminer ce problème, avant l'utilisation de la poudre, nos ingénieurs ont développé un système de fluidisation à peigne tournant pour s'assurer du "démottage" de la poudre.

Renseignez-vous sur les différentes solutions que nous mettons à votre disposition!
