Vanne DOSIMAT

Vanne DOSIMAT

Permettre le dosage précis de poudres ou de granulés lors de remplissage de fûts, de sacs, de big-bags, etc…

Particulièrement recommandé pour les cas suivants:

  • dosage extrêmement précis
  • nettoyage CIP
  • poudre et/ou produit de nettoyage corrosif
  • poudre abrasive

Principe de fonctionnement:

  • montage possible sur tout type d’équipement existant par adaptation des brides  de raccordement
  • dimension DN 150 ou DN 200 selon la précision de dosage désirée
  • dosage par une vanne guillotine commandée par un vérin pneumatique, en fonction  de la consigne de poids (balance ou peson).- ouverture de la vanne guillotine jusqu’à 100 % (passage intégral)
  • détection et réglage du % d’ouverture par 1 à 4 contacteurs placés sur le vérin
  • communication entre la balance et la commande du vérin pneumatique grâce à  une interface programmable (IT 9000)

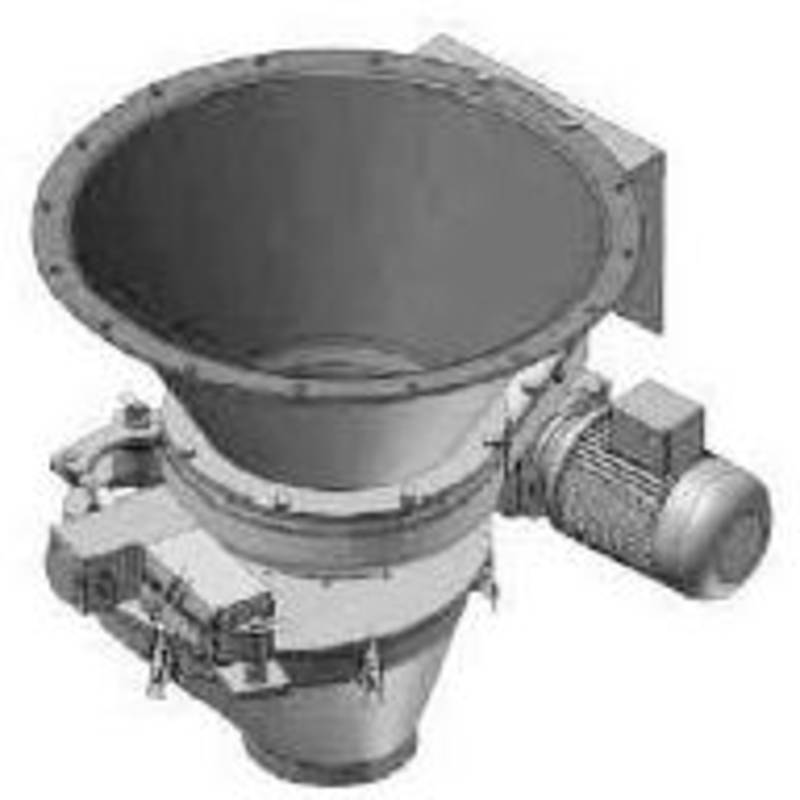

Multi Dosimat

Multi Dosimat

Particulièrement recommandé pour les cas suivants:

  • dosage extrêmement précis
  • absence totale de poussières (aspiration en option)
  • écoulements «difficiles»
  • nettoyage CIP
  • poudre et/ou produit de nettoyage corrosif
  • poudre abrasive

Principe de fonctionnement:

  • raclage de la surface intérieure de la trémie par une lame rotative
  • poussée vers le centre exercée sur le produit par le râcleur permettant  une extraction régulière du produit
  • protection totale du produit par une membrane DYNAFORM en FEP  (Fluoro Ethylène Propylène) ou PUR (Poly Uréthane) recouvrant la  lame et toutes les parties métalliques
  • compatible au nettoyage CIP et aux normes GMP- montage possible sur tout type d’équipement existant par adaptation  des brides de raccordement
  • dosage par une vanne guillotine à passage intégral, commandée par  un vérin pneumatique, en fonction de la consigne de poids de la balance ou du peson
  • détection et réglage du % d’ouverture par placés sur le vérin
  • communication entre la balance et la commande du vérin pneumatique (équipé de 1 à 4 contacteurs) grâce à une interface programmable (IT 9000)

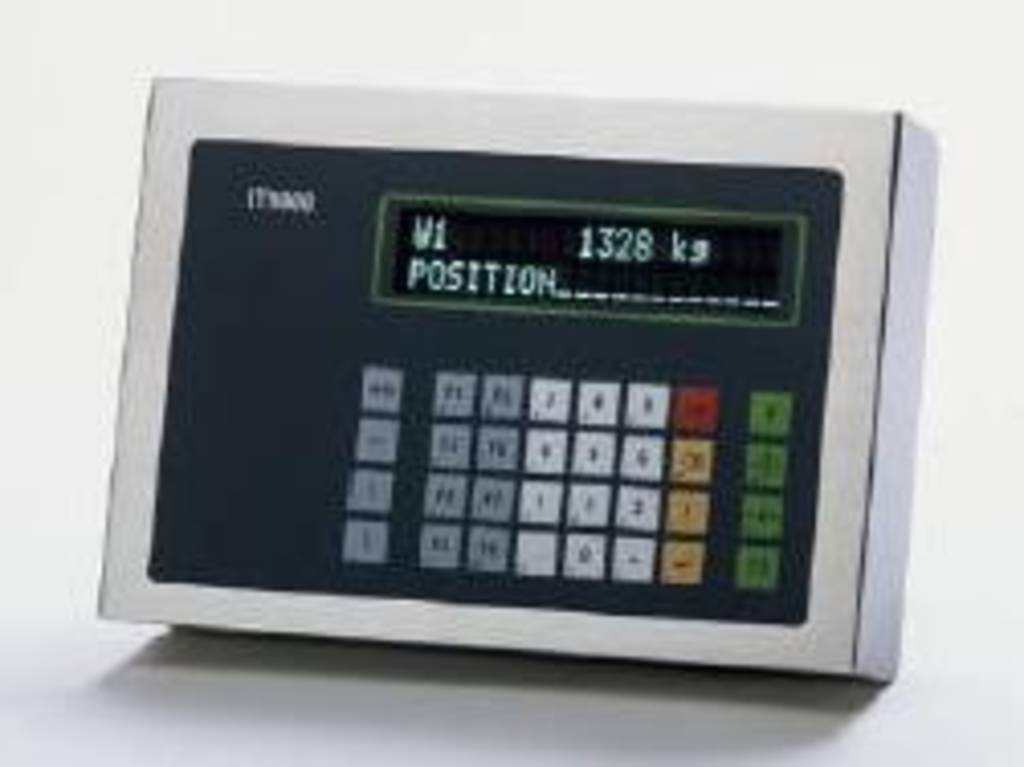

IT 9000

IT 9000

L’IT 9000 est une interface programmable de gestion de pesage, développée par JetSolutions SA en collaboration avec la société Systec GmbH.

Les applications de l’IT 9000 sont les suivantes:

  • être compatible avec tous les protocoles existants des balances ou pesons disponibles sur  le marché (Mettler-Toledo, Sartorius, Global Weighing, Philips, etc…)
  • utiliser les signaux de la balance pour gérer l’ouverture de la vanne de dosage du MULTI DOSIMAT en fonction de la consigne de poids
  • utiliser les signaux de la balance pour gérer l’ouverture du cône du DOSICON (vidange de  container) en fonction de la consigne de poids à extraire
  • programmer librement et de cas en cas tous les paramètres de pesage
  • émettre un protocole utilisable pour une commande centralisée des installations

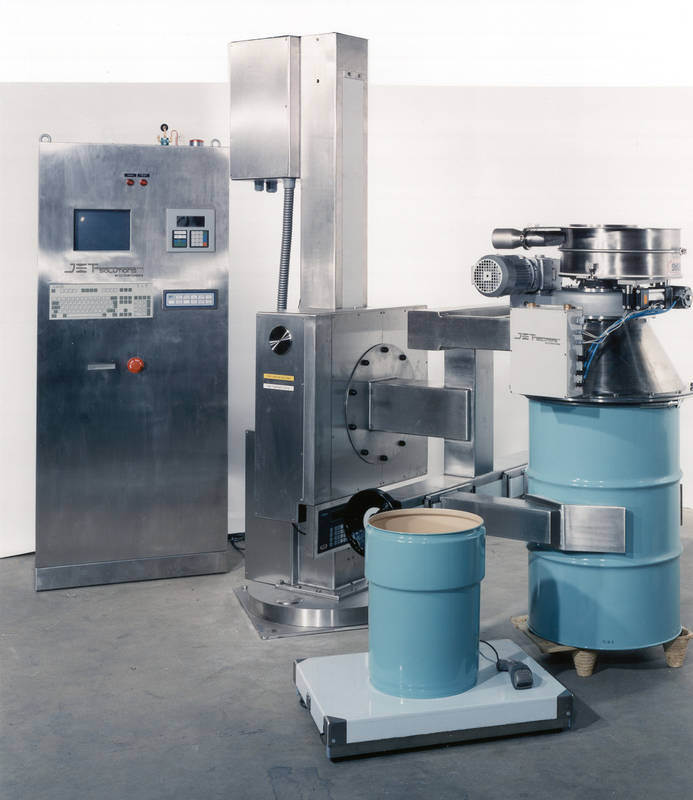

Pesage-dosage en fût

Pesage-dosage en fût

  • positionnement du fût plein (A) sous le MULTI-DOSIMAT
  • fermeture étanche par collier de serrage «rapide»
  • élévation, puis basculement de tout l’ensemble (fût, MULTI-DOSIMAT, trémie de  sortie, hotte d’aspiration)
  • tarage du fût vide (B) sur la balance
  • descente de l’ensemble fût-MULTI-DOSIMAT jusqu’à env. 1 cm du fût vide (B)
  • enclenchement de l’évacuation de poussière- dosage et pesage du produit gérée par le terminal IT 9000
  • une fois le fût (B) plein, mise en place du fût vide (B) suivant

Pesage - Dosage

Grâce à son interface programmable de pesée "IT 9000", associée au MULTI-DOSIMAT (petites quantités) ou au SAK (gros volumes), JetSolutions SA est à même d'offrir la solution pour peser avec précision des grammes, des kilogrammes ou des tonnes, avec ses composants:

  • Vanne DOSIMAT
  • Multi DOSIMAT
  • IT 9000
  • Pesage-Dosage en fût
